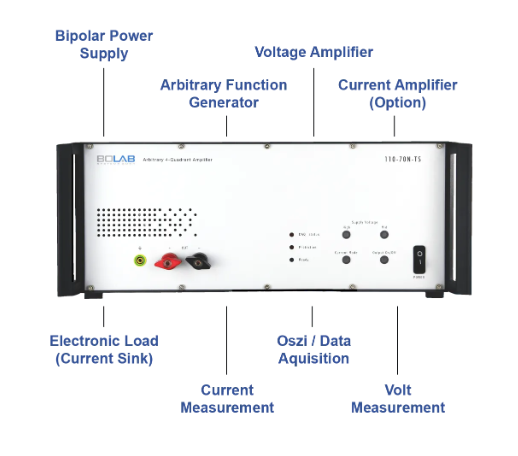

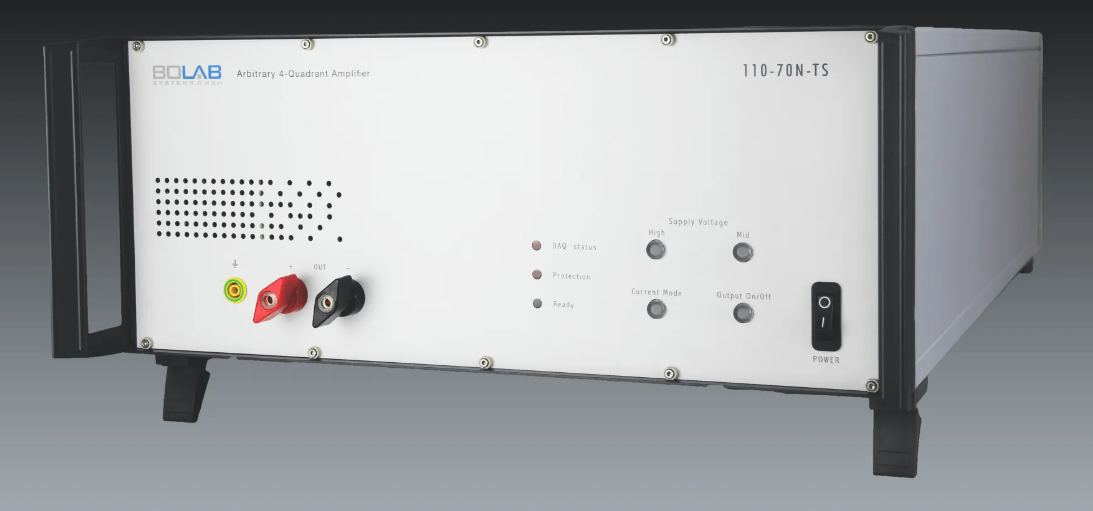

 4-Quadrant Voltage and Current Amplifiers

      400 W - 18,000 W

        DC - 200 kHz  / 1 MHz

       - DC ... 200 kHz full range bandwidth

       - DC ... 200 kHz full range bandwidth
       - DC up to 1 MHz (small signal -3 dB)
       - Output voltage 35 V / 70 V / 75 V
       - Rise time / fall time up to 100 V/μs
       - Arbitrary function with 1 Million memory data points
       - Internal resistor 0 ... 200 mΩ (Option)
       - Analogue input 0 ... ±10 V for voltage ontrol
       - Option for running as current amplifier
       - Monitor outputs for measured values of voltage and current
       - WaveMaster software for graphical waveform generation
       - Simulation of imported oscilloscope signal
       - Modularly expandable up to 18 kW (Systems > 1 kW)
       - USB interface standard
       - Voltage resolution less than 0.001 V
       - Linearity 0,1% DC
       - DC - Offset < 1 mV
       - DLL’s for C++, LabViewTM, Vector-CAPL, Python, C#, MathLab, etc.
“

  LV124           LV148          VW80000          BMW GS 95024-2           ISO 7637-2

                BMW GS 97092          ISO 16750-2      MBN LV124         MBN LV148                     VDA 320        JLR         PSA,       GMW,      LV123       VW80300

       VW80303               ISO 21498     MBN LV123      PSA B217112

”



Electric Vehicle Test Systems



세계에서 가장 Powerful, Modular, Compact, Mobile and Flexible 한 Solution을 제공합니다.

LV123, VW80300, ISO 21498-2, MBN 11123 등과 같은 표준에 따라

전기 테스트를 위한 고유한 솔루션을 제공합니다.

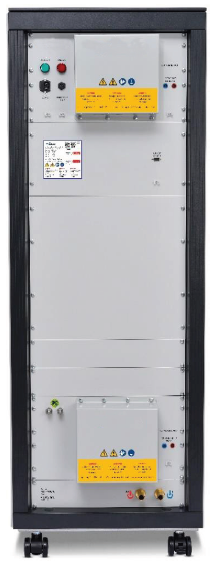

고전압 전원 공급 장치용 솔루션은 500V, 1,000V, 1,500V로 제공되며

모듈식 설계를 통해 15kW~54kW까지

단일 or 병렬로 전력모듈을 사용할 수 있습니다.

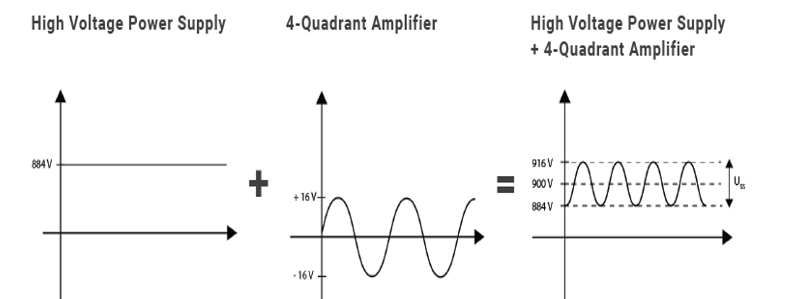

전압 리플에 대한 내성 테스트를 위해 4-Quadrant Amplifier 시스템이

리플 발생기로 사용되며, 사인 파형, 스파이크 및 개별 펄스를 모두 처리합니다.


BOLAB 고전압 전원공급 장치용 솔루션은

200U미만의 우수한 상승/하강 시간을 달성하는데,


특히 4-Quadrant Amplifier은 1.5μs 미만의 시간에 도달하여

훨씬 더 높은 성능을 제공합니다.



모든 종류의 필수 내부 저항기가 내장된 BOLAB 인공 네트워크는
EV의 주요 표준을 지원하고,

전류 범위는 60A에서 최대 1,000A 이상까지 다양하며
지정된 공차의 표준을 준수합니다.


-30 V  / +35 V
-75 V  / +75 V

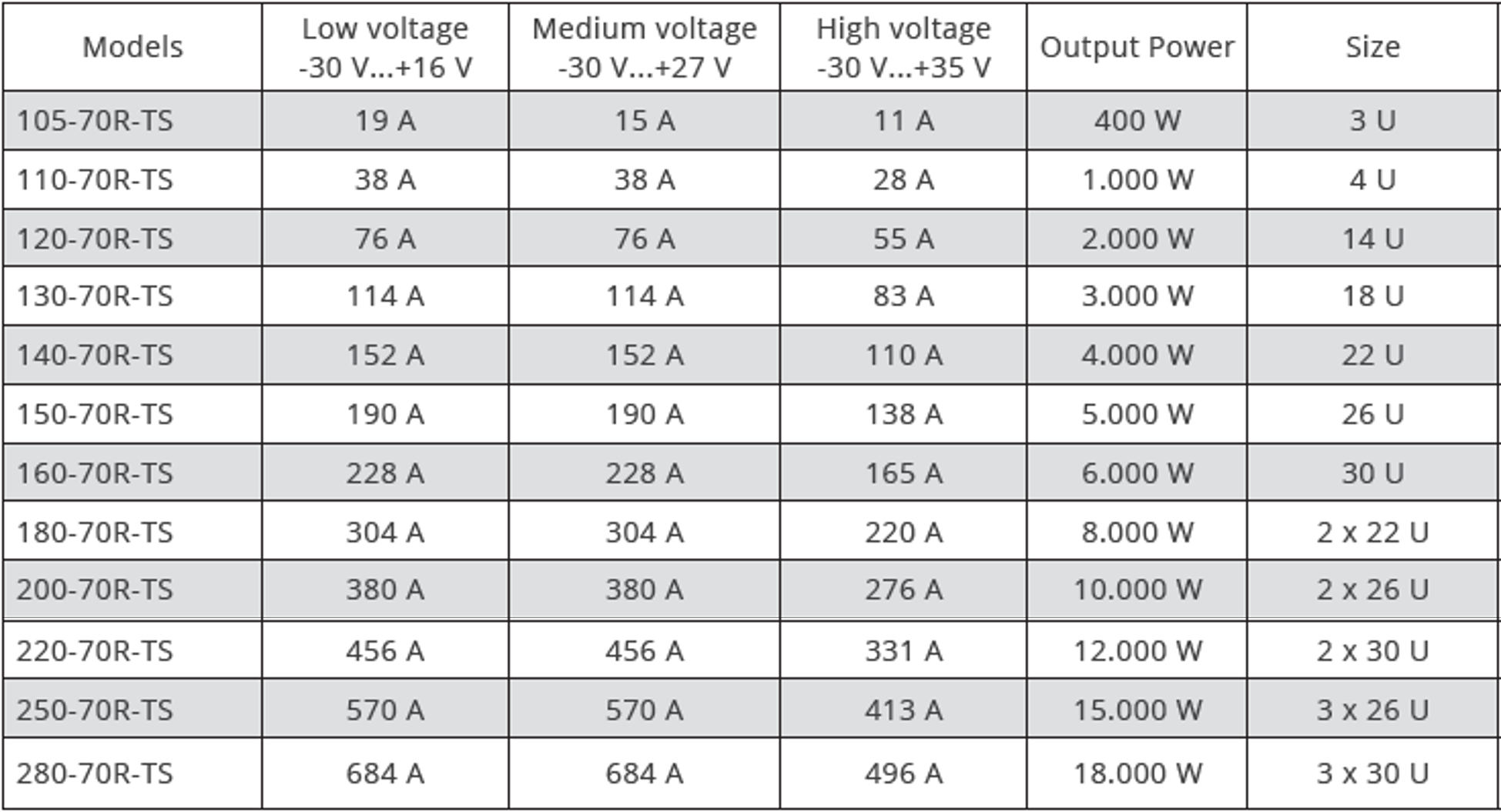

-30 V  / +70 V
